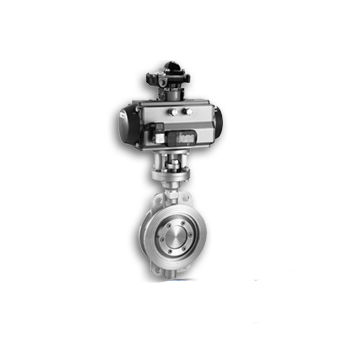

進口氣動對夾式硬密封蝶閥

　　產品信息

　　產品型號：ml121

　　產品口徑：DN50-DN1200

　　產品壓力：1.6Mpa-4.0Mpa

　　產品材質：碳鋼 不銹鋼


　　進口氣動對夾式硬密封蝶閥詳情：

　　進口氣動對夾三偏心蝶閥由活塞式氣動執行器和對夾三偏心蝶閥組成。三偏心蝶閥是在雙偏心蝶閥基礎上，使閥板密封面形成一個錐角偏心，使蝶閥密封由原來的閥座擠壓變形密封，變?yōu)榭捎砷y板增加扭矩來增強密封比壓的密封結構，大大提高了密封的可靠性。在閥板啟閉時與閥座基本沒有摩擦，減少了閥座密封面磨損，提高了蝶閥的使用壽命。閥座密封圈采用金屬硬密封結構，耐溫比軟密封蝶閥高很多，可用于高溫介質。氣動執行器驅動蝶閥開關迅速，可用于快速切斷。配有電磁閥，行程開關附件，方便遠程控制。需要比例調節控制時要配裝電氣閥門定位器。

　　檢驗標準：GB/T13927-2008;JB/T9092-1999;API598-2009

　　法蘭標準：GB/T9113-2010;JB/T79-1994;HG20592-2009;ANSI B16.5-2003;ASME B16.5-2009

　　設計標準：GB/T12238-2008;GB/T12221-2005;GBT15188.2-1994;;API 609-1997;JB/T 8527-1997


　　進口氣動對夾式硬密封蝶閥特性：

　　①體積小、重量輕、具有優良的切斷性能。

　　②蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。

　　③蝶板密封面在關閉狀態下，受力均勻，承壓能力高;蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩極小。

　　④各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封(PTFE，C-TFE，G-TFE )、硬化金屬片式、整體式+硬質合金，適用于各種工況。

　　⑤能實現雙向密封功能，既可以調節，又具有切斷功能。

　　⑥執行機構低摩擦力、工作效率高、推力大、安全性好。

　　⑦執行機構靈巧型、組合型(手動機構)的設計，可保證各方向的隨意安裝以及靈活控制。

　　⑧簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。

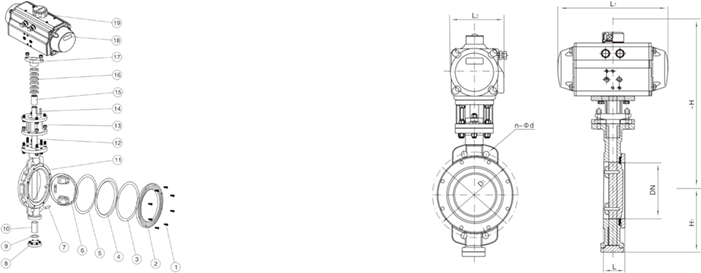

　　進口氣動對夾式硬密封蝶閥尺寸：
