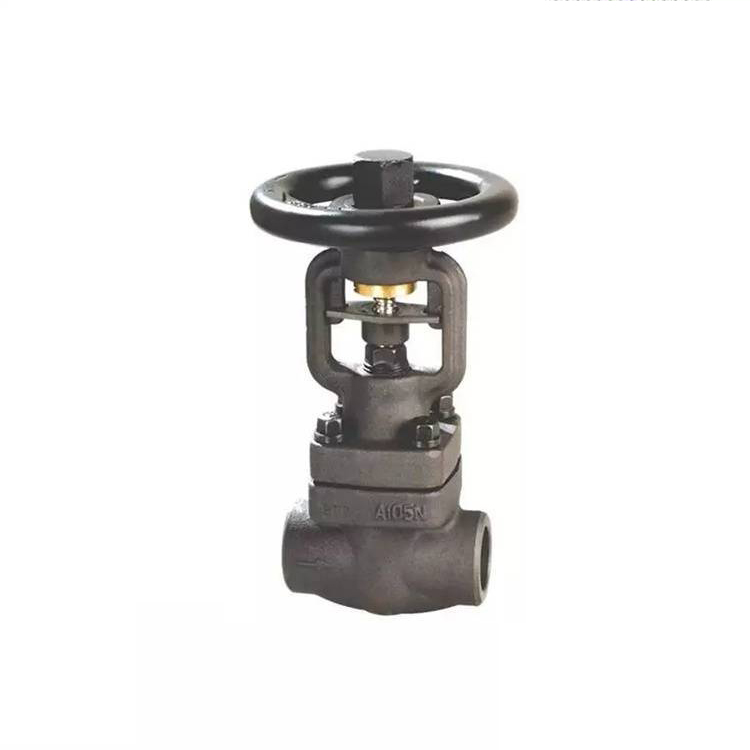

進口焊接鍛鋼截止閥

發布時間：2022-01-20 11:00:00 作者：美國MILLER米勒

進口焊接鍛鋼截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質

進口焊接鍛鋼截止閥應用

進口焊接鍛鋼截止閥的結構比閘閥簡單，制造與維修都比較方便，它的密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

進口焊接鍛鋼截止閥參數表

公稱通徑	DN15-DN50
公稱壓力	900LB-2500LB-4500LB
適用介質	水、油、蒸汽等
適用溫度	-20℃-550℃
閥體材質	A105、不銹鋼
連接方式	螺紋連接、對焊連接、承插焊連接
對焊尺寸標準	ANSI B16.25、JB/T12224
螺紋尺寸標準	ANSI B16.20.1、JB/T7306

進口焊接鍛鋼截止閥零部件材質

序號	零件名稱	A105N(CS)	F22(CS)	F304/F304L(SS)	F316/F316L(SS)
1	閥體	A105N	A182 F22	A182 F304/F304L	A182 F316/F316L
2	閥瓣	A182 F430	A182 F304	A182 F304/F304L	A182 F316/F316L
3	閥桿	A182 F6A	A182 F22	A182 F304/F304L	A182 F316/F316L
4	墊片	304夾柔性石墨	316夾PTFE
5	閥蓋	A105N	A182 F22	A182 F304/F304L	A182 F316/F316L
6	閥蓋/螺栓	A193 B7	A193 B16	A193 B8	A193 BBM
7	圓柱銷	A276 420		A182 F304
8	填料壓蓋	A276 410	A182 F304/F304L	A182 F316/F316L	8
9	活結螺栓	A193 B7	A193 B16	A193 B8	A193 BBM
10	填料壓板		A105	A182 F11	A182 F304/F304L
11/13	螺母	A276-420
12	閥桿螺母	A194 2H	A1944	A194 8	A194 8M
