進口氣動隔膜調節閥

發布時間：2022-09-09 16:32:00 作者：美國MILLER米勒

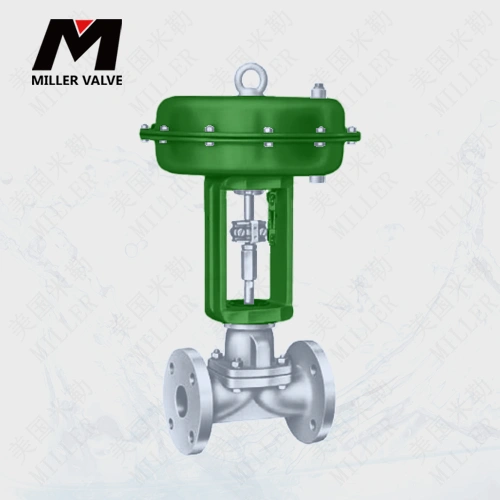

美國米勒氣動隔膜閥是一款由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動隔膜調節閥具有阻力小、流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含顆粒、帶纖維以及有毒和不允許污染的介質的流量調節。

進口氣動隔膜調節閥參數

公稱通徑 DN(mm)	DN15~DN300
公稱壓力（Mpa）	PN1.0~2.5MPa；ANSI 150
適用溫度：(℃）	-30~150℃
閥體形式	S型
連接形式	法蘭式內螺紋
密封填料	PTFE
閥芯形式	膜片
流量特性	進似快開特性
動作范圍	直行程
泄露量Q	0.01%×閥額定容量
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	50：1
配置執行機構	氣動執行機構
控制方式	調節型(4～20mA控制)
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

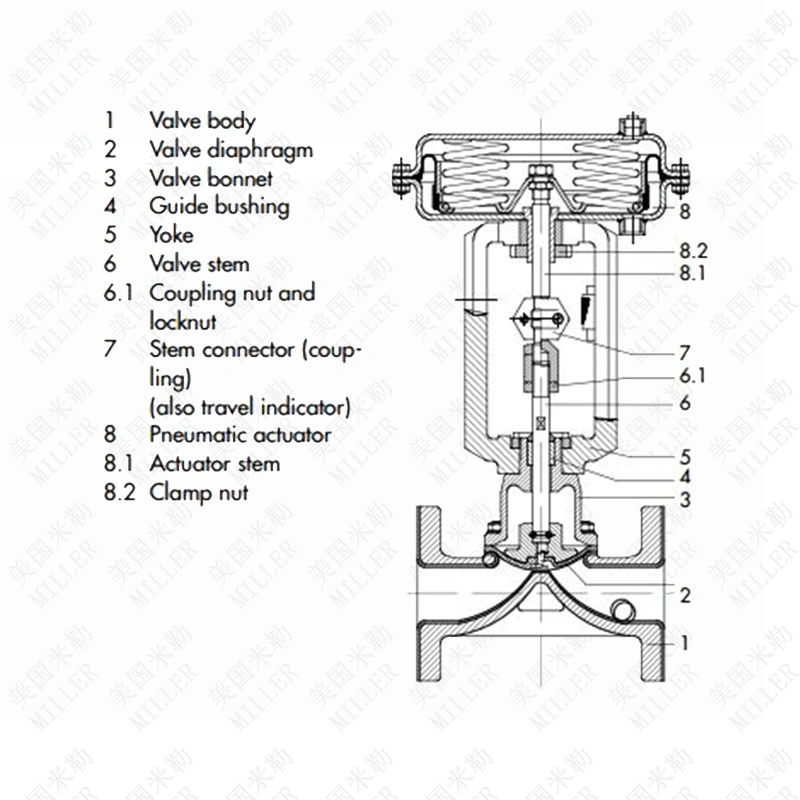

進口氣動隔膜調節閥結構圖

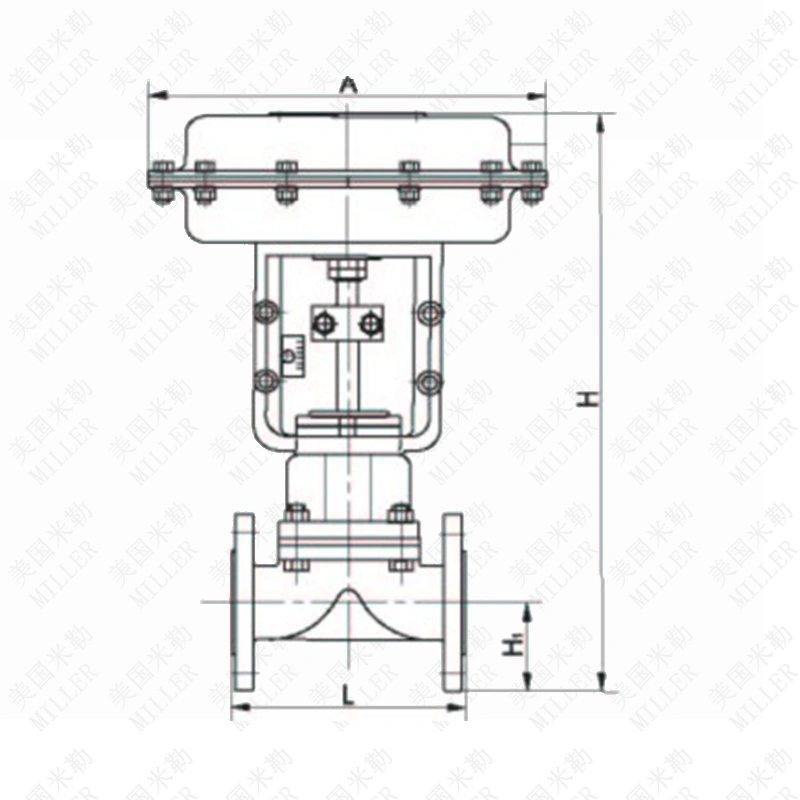

進口氣動隔膜調節閥連接尺寸


公稱通徑DN	20	25	32	40	50	65	80	100	125	150	200
L	135	145	160	180	210	250	300	350	400	460	570
H1	410	418	428	474	497	530	540	560	585	600	640
H2	52.5	57.5	67.5	75	82.5	90	100	110	135	150	190
A	282					360			470
