允許壓差(MPa)

≤公稱壓力

閥體形式

一片式

公稱壓力

PN1.6、~42MPa；ANSI 150~2500LB

連接形式

法蘭式 焊接式

密封填料

PTFE、PPL 柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°

泄露量Q

按API598，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

配置執行機構

可配MSD  MSR等系列氣動執行機構

控制方式

開關型(開關兩位控制)、調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)”

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

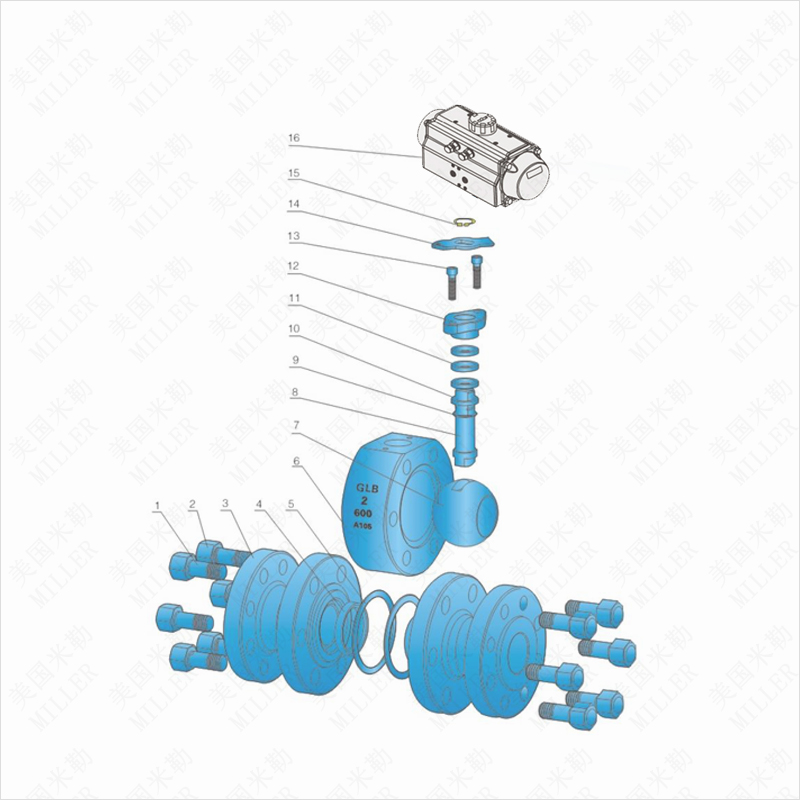

ASTM

ASTM

1

墊片Gasket

柔性石墨+不銹鋼 Flexible graphite+stainless steel

9

墊片Gasket

PTFE

2

閥座Seat

PTFE

10

填料墊Packing seat

A276-410

3

右體Bonnet

A105

11

填料 Packing

柔性石墨Flexible graphite

4

螺母Nut

A194-2H

12

填料壓蓋Gland

A216-WCB

5

螺柱Stud

A193-B7

13

螺栓Bolt

A193-B7

6

閥體Body

A105

14

定位片Locating piece

Carbon steel

7

球體Ball*

A105+ENP

15

擋圈Ring

AIS11566

8

閥桿Stem**

A182-F6a

16

氣動Pneumatic

MSD、 MSR
