額定流量
系數(KV)

19

38

72

110

170

270

450

510

940

配氣動執行機構

雙作用

RP263

RP263

RP263

RP275

RP275

RP2100

RP2115

RP2125

RP2145

單作用

RP163

RP175

RP175

RP188

RP1100

RP1115

RP1125

RP1160

RP1190

配氣動執行機構

精小型

5

10

16

20

40

50

流量特性

快開

公稱壓力（MPa）

0.6MPa 、1.0MPa 、1.6MPa、2.5MPa 、150Lb

球芯轉角

90°

允許壓差（MPa）

為介質工作壓力

允許泄漏等級

軟密封： VI級(或無泄漏)

動作時間 (S)

0.5-7

信號接管螺紋操作壓力

M10x11/400-800KPa(0.4-0.8MPa)

基本誤差(% )

不帶定位器

帶定位器

回差< (%)

士 10

士1.5

死區< (%)

8

1.5

漏泄量

6

0.6

允許泄漏量

VI級(或無泄漏)

10-4X閥額定容量

可配附件

Vl級(或無泄漏)

5x10-6x閥額定容量

額定流量KV偏差(%)

電氣定位器或電/氣轉煥器、空氣過濾減壓器、
電磁閥、手輪機構等

閥體、閥蓋、球芯

WCB 、LCB、CF8、CF8M、CF3M

襯里材料

PO、PE、PP、F46、F4、PFA

密封圈、填料 、墊片

聚四氟乙烯

氣動執行機構

組合件(件氣動說明書)

電動執行機構

組合件(件電裝說明書)

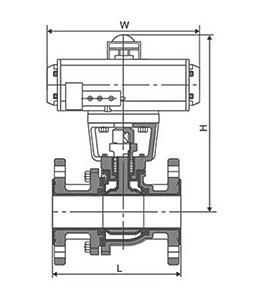

DN

W

L

H

D

K

d

n-Φd

D

K

d

n-Φd

15

145

140

205

95

65

45

4-Φ14

89

60.5

35

4-Φ15

20

145

140

208

105

75

55

4-Φ14

98

70

43

4-Φ15

25

169

150

210

115

85

65

4-Φ14

108

79.5

51

4-Φ15

32

169

165

232

140

100

75

4-Φ18

117

89

64

4-Φ15

40

201

180

274

150

110

85

4-Φ18

127

98.5

73

4-Φ15

50

209

200

287

165

125

100

4-Φ18

152

120.5

92

4-Φ19

65

242

220

327

185

145

120

8-Φ18

178

139.5

105

4-Φ19

80

275

250

363

200

160

135

8-Φ18

190

152.5

127

4-Φ19

100

332

280

398

220

180

155

8-Φ18

229

190.5

158

8-Φ19

125

385

320

432

250

210

185

8-Φ18

254

216

186

8-Φ22

150

450

360

475

285

240

210

8-Φ22

279

241.5

216

8-Φ22

200

562

400

615

340

295

265

12-Φ22

343

298.5

270

8-Φ22

250

722

450

740

405

355

320

12-Φ26

406

362

324

12-Φ25

300

830

610

885

460

410

375

12-Φ26

483

432

381

12-Φ25
