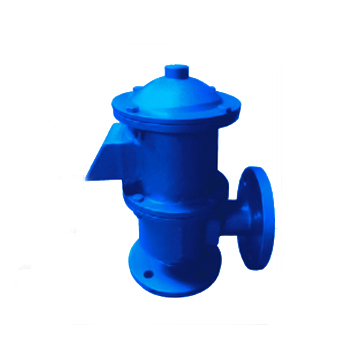

進口帶吸入接管呼吸閥

　　進口帶吸入接管呼吸閥產品詳情

　　帶吸入接管阻火呼吸閥是保護油罐安全的重要附件，裝設在油罐的頂板上，由壓力閥和真空閥兩部分組成。它的作用在一般情況下，保持油罐的密閉性，在一定程度上減少油品的蒸發損耗。而在必要時，能自動通氣調節平衡油罐內外壓力，對油罐起到安全作用。當罐內油氣壓力大于油罐允許壓力時，油蒸汽經壓力閥外逸，此時真空閥處于關閉狀態;當罐內油氣壓力小于油罐允許真空度時，新鮮空氣通過真空閥進入罐內，此時壓力閥處于關閉狀態，允許壓力(或真空壓力)靠調節盤的重量來控制。

　　呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高;罐外的大氣將頂開呼吸閥的負壓閥盤。


進口帶吸入接管阻火呼吸閥參數：

　　公稱通徑：DN25-DN500

　　公稱壓力：0.6Mpa-4.0Mpa

　　適用溫度：-30℃~60℃

　　適用介質：汽油、煤油、柴油等其它石化化工物料

　　閥體材質：鑄鋼、碳鋼、不銹鋼、鋁合金

　　連接方式：法蘭連接

　　制造標準：GB5908-86;SY7511-87

　　法蘭標準：HG20592-97;JB/T78-94

　　檢驗標準：SY/T0511-1996《石油儲罐呼吸閥》;API2000
呼吸閥操作壓力：

等級	A	B	C	D
呼出壓力	+355Pa(36mmH2O)	+980Pa(100mmH2O)	+1765Pa(180mmH2O)	由用戶定
吸入壓力	-295Pa(30mmH2O)	-295Pa(30mmH2O)	-392Pa(40mmH2O)	由用戶定

呼吸閥通氣量和泄漏量

代號	規格mm	50	80	100	150	200	250
	壓力等級P	通氣量m3/h
A	+355	25	60	90	190	340	500
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
允許泄漏量m3/h	≤0.04					≤0.4

HX系列呼吸閥
①呼吸閥代號以HX表示，HXF為阻火呼吸閥代號；
②呼吸閥類型代號以吸入和呼出口有否接管來分類，如下：

代號	類型	代號	類型
HX1	呼吸閥	HXF1	阻火呼吸閥
HX2	帶雙接管呼吸閥	HXF2	帶雙接管阻火呼吸閥
HX3	帶吸入接管呼吸閥	HXF3	帶吸入接管阻火呼吸閥
HX4	帶呼出接管呼吸閥	HXF4	帶呼出接管阻火呼吸閥
HX5	單呼閥	HXF5	阻火單呼閥
HX6	單吸閥	HXF6	阻火單吸閥
HX7	帶接管呼出閥	HXF7	帶接管阻火呼出閥
HX8	帶接管吸入閥	HXF8	帶接管阻火吸入閥

設備材質  ：

NO	1	2	3	4	5	6
構件 Component	殼體 Body	閥桿 Stem Guide	閥盤 Pressure Disk	閥座 Pressure Seat	墊片 Gasket	阻火芯件 Fire Arresting
材質 Material	不銹鋼   Steel 鋁合金 Aluminums 碳鋼   Casting	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE

注：連接標準： ANSI、 JIS、 DIN等等.
       操作壓力：-295pa-+98000pa   （-30mmH₂O——+10000mmH₂O）
  尺寸表  ：

DN	25	32	40	50	80	100	150	200	250	300
L	280	300	320	320	450	450	620	750	850	1100
H	300	320	350	350	500	500	600	700	820	900
