進口電動調節閥執行器

發布時間：2021-11-25 16:39:00 作者：美國MILLER米勒

電動調節閥執行器

    ElectricControlValveActuator

    ◎應用：

    MACRV系列電動執行器，廣泛應用于自控系統中，控制電動閥門的開關與調節作用。與MRV系列閥體配合使用，可以接受多種控制信號，實現對系統溫度、壓力、流量等各種參數的控制。

    ◎特點：

    •電子預設定功能便于現場調試

    •具有閥位顯示功能

    •配有手動調節功能外置手輪，方便現場解決問題

    •自動故障檢測、過載保護(故障報警)功能

    •閥門定位準確，具有自適應(行程自檢)功能

    ◎工作原理：

    智能型比例調節電動驅動器

    智能比例調節型可實現線性流量控制，通過輸入0(2)-10VDC.0(4)-20mA控制信號，可觀察閥位反饋輸出信號實現管路流體介質的自控調節控制，使調節閥應用更加靈活。智能比例調節型驅動器在通電后無需人為調節，可自行進入與閥體匹配過程，即上電自適應功能，此時驅動器運行指示燈(RUN)閃爍(頻率約為1Hz),驅動器軸先伸出運行至下極限位置，然后再縮進運行至上極限位置。(此時驅動器將不受控制信號的控制)。約150s后指示燈停止閃爍，此時驅動器與閥體的自適應結束，閥體與驅動器的配合調節完成。此時驅動器的運行方向由控制信號控制。當驅動器在通電的情況下，若需自適應，按下驅動器電路板上的紅色按鍵3s以上，驅動器則進入自適應狀態，即手動適應功能，自適應現象與上述上電自適應現象相同。

    三位浮點型電動驅動器

    浮點型通過三位浮點式和開關式接線方式控制驅動器開、關、停三種狀態，操作簡單便捷。

    ◎技術規格：

    材質：

    ①支架：壓鑄鋁

    ②外殼：500/1000N:PC

    1800/3000/5000/16000N:壓鑄鋁

智能型比例調節型電動執行器

型號	MACRV500	MACRV1000	MACRV1800	MACRV3000	MACRV5000	MACRV16000
電源電壓	1:24VAC	1:24VAC	1:24 VAC 2:220VAC	1:24 VAC 2:220VAC	1:24VAC 2:220VAC	2:220VAC
電源頻率(Hz)	50±1%	50±1%	50±1%	50±1%	50±1%	50±1%
能量功耗	7.5VA	7.5VA	15VA	15VA	15VA	100VA
額定執行力(N)	500	1000	1800	3000	5000	16000
實際執行力(N)	500-700	1000-1200	1800-2000	3000-3500	4500-5500	16000-16500
動作時間(s/mm)	3.85	3.85	3.2	3.2	3.2	1.36
行程	22	22	44	44	44	110
防護等級	IP54	IP54	IP54	IP54	IP54	IP54
輸入信號	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,
輸入信號	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA
輸出信號	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,
輸出信號	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA

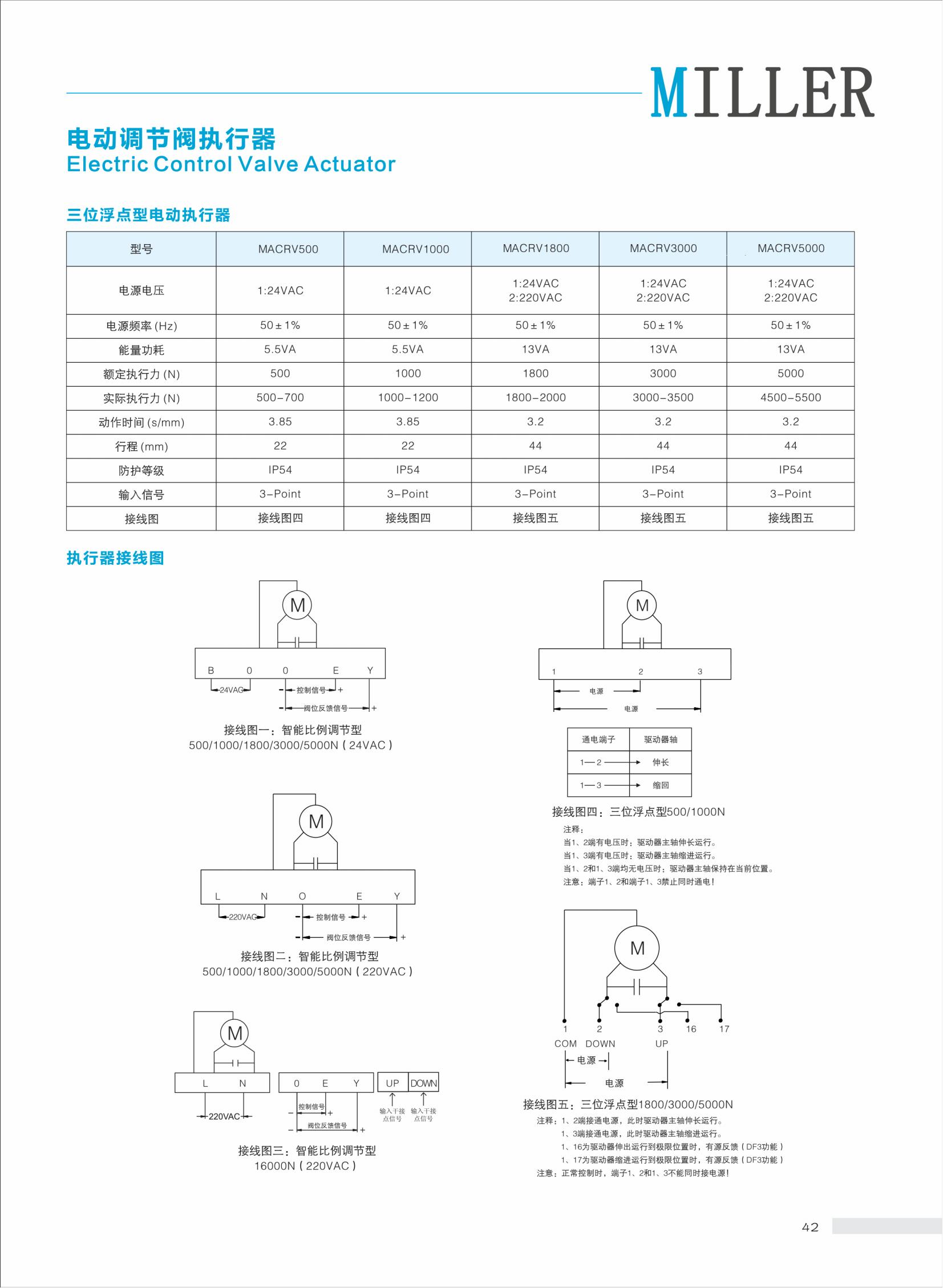

接線圖	24VAC:接線圖一	24VAC:接線圖一	24VAC:接線圖一 220VAC:接線圖二	24VAC:接線圖一 220VAC:接線圖二	24VAC:接線圖一 220VAC:接線圖二	接線圖三
