FT12是一種比較獨特的蒸汽疏水閥，它有一個固定孔可以在壓差4bar以下時排放大量冷凝水。除此以外，它內部有浮球機構可以處理不同量的冷凝水。并根據最小排量選擇相應的排放孔以避免浪費蒸汽。

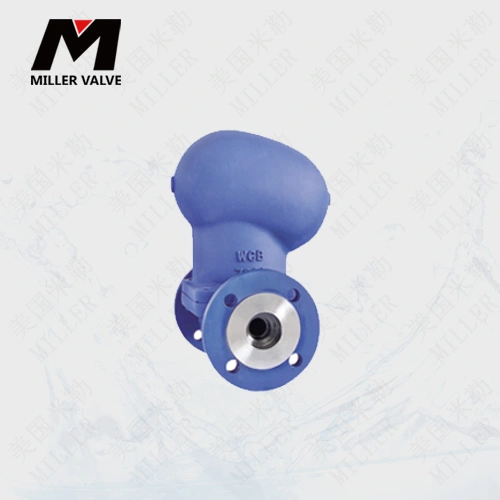

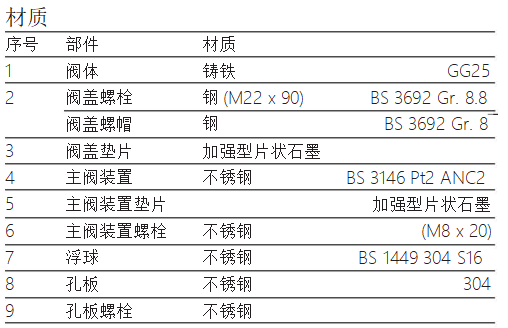

FT12為鑄鐵材質，口徑DN150(6")，法蘭連接。主要應用于低壓差，高負荷的制糖工業系統。

疏水閥（Drain Valve）是一種應用廣泛的工業設備，主要用于自動排放水蒸汽系統中的冷凝水，同時阻止蒸汽的漏失。不同類型的疏水閥工作原理略有不同，但基本原理是通過利用冷凝水和蒸汽之間的物理性質差異來工作。以下是其中幾種常見的疏水閥的工作原理：



浮球式疏水閥：利用浮球的浮力原理工作。當冷凝水產生并積累在疏水閥內部時，浮球會上升并打開閥門，釋放出冷凝水。當冷凝水被排放完后，浮球下降，閥門關閉，防止蒸汽的泄露。



熱動式疏水閥：利用熱膨脹和冷縮原理工作。冷凝水溫度較低，蒸汽溫度較高。熱動元件在低溫時收縮，打開閥門排放冷凝水；在高溫時，熱動元件膨脹，關閉閥門，防止蒸汽泄露。



疏水閥也可以通過其他方式工作，例如利用冷凝水和蒸汽的密度差，或者利用冷凝水和蒸汽的速度差等。

標準：

本產品符合歐洲壓力設備指令97/23/EC，根據需要可提供CE標志。

證書:

本產品可提供EN10204 2.2.證書。注：如需提供證書，請在

訂購時注明。



進口疏水閥口徑和管道鏈接

DN150法蘭連接PN16和ANSI 125(根據需要可提供BS 10 Table D法蘭)。

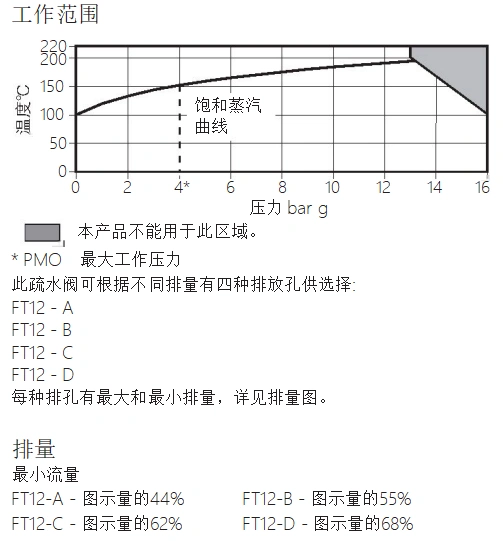

閥體設計條件:PN16

PMA -最大允許壓力：16 bar g

TMA -最高允許溫度：220℃

PMO -最大允許壓力：4 bar g

TMO -最高允許溫度：220℃

設計最大冷態水壓試驗壓力：24 bar g





FT12有固定孔與浮球機構相結合的裝置。因此有最小流量以確保蒸汽不會泄漏。最小排量為排量圖中所示最大熱態冷凝水排量的百分數。



例：應用中壓差3bar時最大冷凝水排量為85000kg/h，最小排量為57000kg/h。B，C或D型均能通過最大排量。但B型的最小排量為49000kg/h，C型和D型的最小排量則分別為62000kg/h和85000kg/h。因此，此例中選擇FT12-B，最小排量為49000kg/h。
